Alignement laser La précision pour assurer la pérennité
Alignement laser Une action ciblée

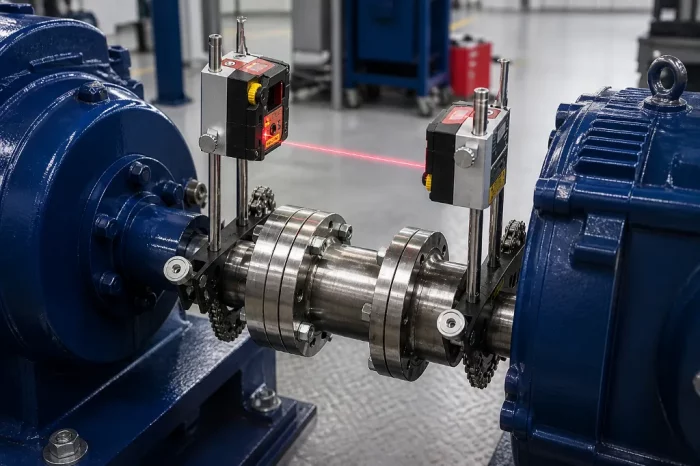

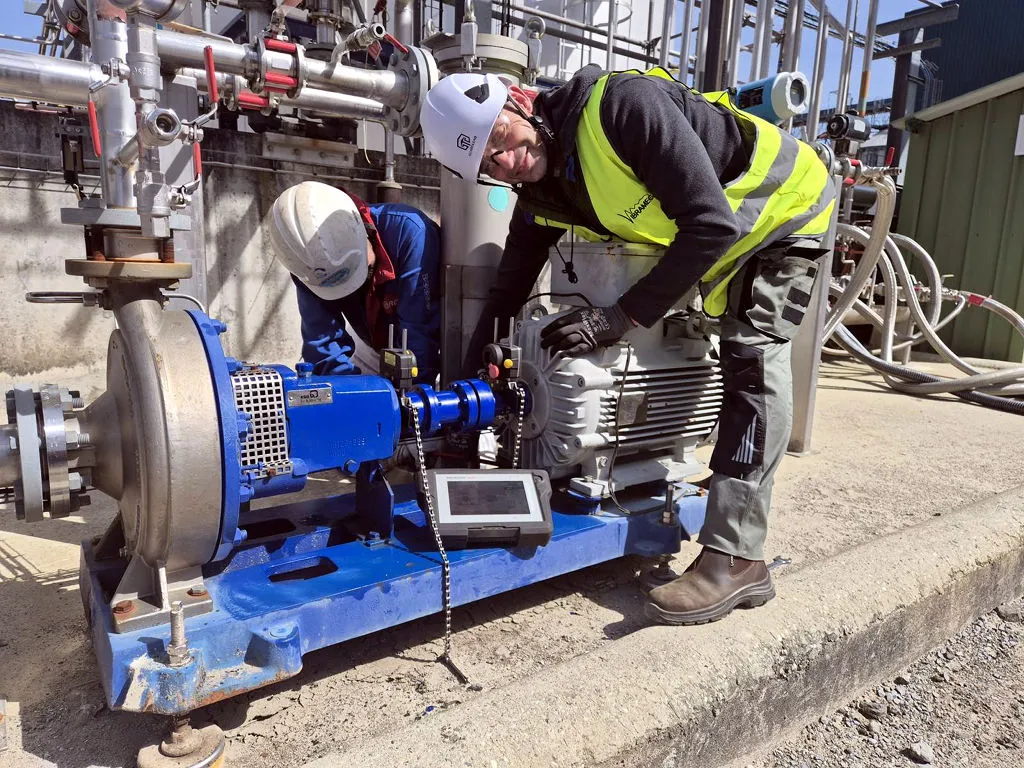

L’alignement laser est une méthode de mesure instrumentée permettant de quantifier et corriger les défauts de position relative entre deux axes de rotation couplés
Il vise à en assurer la colinéarité par des déplacements latéraux et des calages verticaux.
Un alignement précis est indispensable pour :
- Diminuer les contraintes sur les paliers.
- Limiter l’usure des accouplements.
- Garantir une exploitation optimale des équipements.
- Éviter les pannes et arrêts imprévus.
- Optimiser la consommation énergétique des équipements.
Alignement laser Notre expertise
Notre expertise consiste à :
- Identifier et corriger le pied bancal.
- Appréhender rigoureusement la chaîne cinématique.
- Définir la bonne méthode de correction.
- Nous référer à des tolérances d’alignement d’arbres plus strictes que celles préconisées par les constructeurs d’accouplements.
- Valider systématiquement les résultats de l’alignement laser par une analyse vibratoire.
Tolérances d’alignement d’arbres

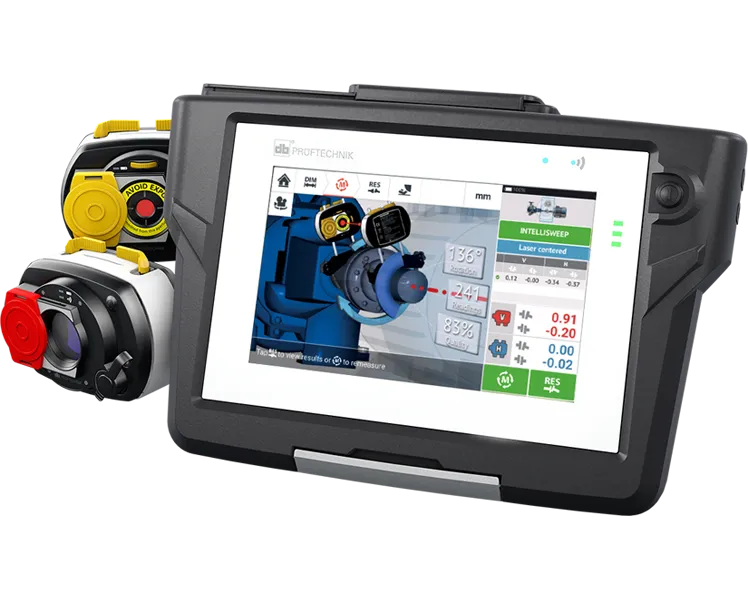

Les tolérances indicatives sont issues de référentiels industriels et des recommandations intégrées aux systèmes d’alignement laser Pruftechnik.
| Tolérances d’alignement d’arbre | ||||||||
|---|---|---|---|---|---|---|---|---|
| RPM | Excellent inférieur à… |
Bon jusqu’à… |
Acceptable jusqu’à… |
Hors tolérances Au-delà de… |
||||
| inf. à | Angularité | Concentricité | Angularité | Concentricité | Angularité | Concentricité | Angularité | Concentricité |
| 750 tr/mn | ± 0,09 | ± 0,09 | ± 0,13 | ± 0,19 | ± 0,17 | ± 0,29 | ± 0,17 | ± 0,29 |
| 1500 tr/mn | ± 0,05 | ± 0,05 | ± 0,07 | ± 0,09 | ± 0,09 | ± 0,12 | ± 0,09 | ± 0,12 |
| 3000 tr/mn | ± 0,03 | ± 0,03 | ± 0,04 | ± 0,05 | ± 0,05 | ± 0,09 | ± 0,05 | ± 0,09 |
